BROCADE VCS Fabric

Компания Brocade предлагает инновационную концепцию для построения ЦОД нового поколения – Virtual Cluster Switching (VCS) - виртуальная кластерная коммутация. Brocade VCS  в полной мере удовлетворяет современным направлениям развития современного ЦОД и позволяет компаниям уменьшить сложность и снизить стоимость их сетевой инфраструктуры.


P2.jpgБлагодаря VCS можно создать единую сетевую инфраструктуры для ЦОД, которая обеспечит конвергентную lossless DCB среду передачи для различного типа трафика (IP, FCoE, iSCSI) от систем хранения данных, серверов, а также виртуальных приложений. VCS упрощает обслуживание виртуальной инфраструктуры, повышает ее автоматизацию, а также обеспечивает максимальный уровень масштабируемости. Технология позволяет интегрировать классические сети, как LAN и FC SAN, в единую систему. Конечными портами для подключения к такой среде передачи данных могут быть классические Ethernet, конвергентные DCB, а также порты систем хранения данных FCoE.


Концептуальный подход VCS включает в себя три принципа реализации сетевой инфраструктуры ЦОД:

  1. Ethernet фабрика,
  2. Распределенное управление,
  3. Единое логическое шасси.


Концепция VCS

ETHERNET ФАБРИКА

Ethernet фабрика – это сеть передачи данных, работающая на втором уровне модели OSI, использующая транспортный протокол DCB (lossless Ethernet) для доставки сетевого трафика и трафика систем хранения данных.  Сеть  не использует какой- либо протокол канального резервирования: STP, RSTP, MSTP, PVSTP/PVSTP+ и др, в отличие от классических сетей Ethernet, что позволяет использовать произвольную топологию при построении сетей и при этом практически свести к нулю время сходимости, при изменении связей между устройствами.



  • Использование Ethernet фабрики Brocade на уровне доступа и агрегации позволяет заказчику:
  • Повысить коэффициент использования всех каналов в сети. Передача трафика осуществляется в режиме балансировки и все каналы могут быть активны;
  • Повысить уровень отказоустойчивости. Все эквивалентные или имеющие одинаковое число хопов пути внутри фабрики участвуют в режиме коммутации одновременно, механизм active/standby – отсутствует
  • Упростить администрирование сети в целом. Формирование Ethernet фабрики осуществляется автоматически без участия администратора сети. Устройства автоматически обнаруживают друг друга, а также выясняют количество путей, использующихся внутри фабрики
  • Уменьшить общую задержку в сети. Оборудование Ethernet фабрики работает с использованием стандарта нового поколения Data Center Bridging (DCB), который является «lossless» средой для передачи различного типа трафика. Режим «lossless» достигается за счет протокольных расширений Ethernet: Priority-based Flow Control (PFC), Enhanced Transmission Selection (ETS), Data Center Bridging Exchange (DCBX), которые входят в протокол DCB
  • Защитить инвестиции заказчика. Все порты оборудования Brocade Ethernet фабрики поддерживают режим конвергенции. Для подключения коммутаторов к IP оборудованию сторонних производителей Brocade поддерживает стандартные протоколы.

РАСПРЕДЕЛЕННОЕ УПРАВЛЕНИЕ


Для оптимизации процесса обслуживания входящих/исходящих пакетов и коммутации трафика виртуальных машин, выполняющегося силами и ресурсами программного коммутатора (vSwitch) гипервизора (hypervisor) операционной системы (ОС) VMware ESX и Microsoft Hyper-V, а также для повышения уровня управляемости со стороны сетевого администратора над этим процессом, Brocade предлагает использовать Виртуальный Уровень Доступа (Virtual Access Layer). В рамках Virtual Access Layer (VAL) реализуются и предоставляются для заказчика несколько сервисов:


  1. Технология организации выделенных прямых виртуальных каналов в обход программного виртуального коммутатора на гипервизоре – Virtual Machine Optimized Port (VMOP)
  2. Аппаратная локальная коммутация трафика виртуальных машин, выполняющаяся на фабрик адаптерах Brocade 1860 – Hardware Based Virtual Ethernet Bridge (VEB),
  3. Аппаратная локальная коммутация трафика виртуальных машин, выполняющаяся на коммутаторах доступа Brocade VDX 6710/6720/6730 – Virtual Ethernet Port Aggregation (VEPA),
  4. Автоматическое распределение профилей портов коммутаторов в сетевой инфраструктуре Brocade VCS – Automatic Migration of Port Profiles (AMPP).

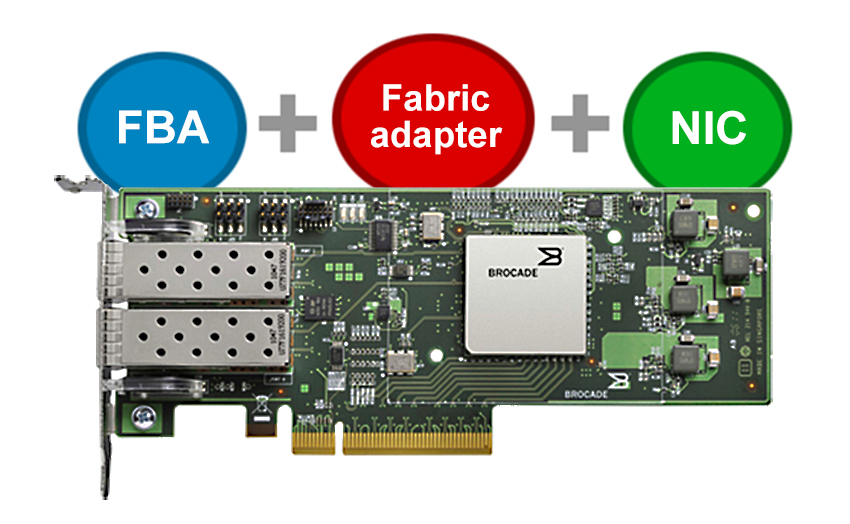

В рамках реализации виртуального уровня доступа, Brocade использует конвергентные фабрик адаптеры нового поколения - Brocade Fabric Adapter (FA) 1860. FA 1860 поддерживает один или два физических 10Gbps или 16Gbps порта, DCB/FCoE или FC соответственно.



Фабрик-адаптер может работать в одном из трех режимов:

  1. Режим HBA: При установке виден в операционной системе как Fibre Channel HBA адаптер. Он поддерживает 16/8/4Gbps Fibre Channel порты при использовании 16Gbps SFP+ и 8/4/2Gbps с 8Gbps SFP+.
  2. Режим NIC: При установке виден в операционной системе как Network Interface Card (NIC) адаптер. Он поддерживает 10GbE DCB, iSCSI и TCP/IP трафик одновременно.
  3. Режим CNA: При установке виден в операционной системе как два независимых устройства, Fibre Channel HBA (для использования FCoE) и 10GbE NIC. Он поддерживает 10GbE DCB, FCoE, iSCSI и TCP/IP трафик одновременно.

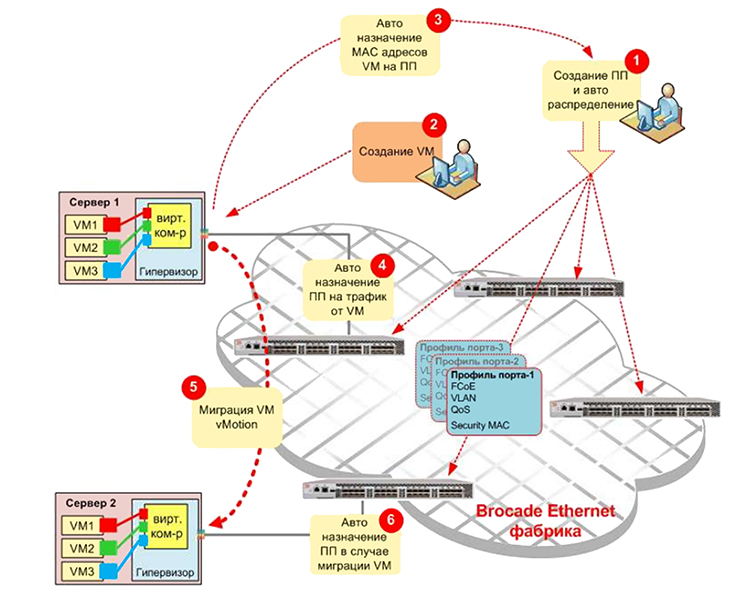

Сервис AMPP позволяет автоматически назначать различные сетевые политики, настроенные в рамках профилей портов на физических коммутаторах VDX сетевой инфраструктуры VCS. Таким образом, заказчику не надо перенастраивать физические порты коммутаторов для подключения серверов с виртуальными машинами, что особенно актуально при проведении миграции VM, например, VMware vMotion.




  • Формирование фабрики осуществляется автоматически без участия администратора сети. Автоматическое обнаружение друг друга осуществляется благодаря использованию коммутаторами протокола Fabric Link Discovery Protocol (FLDP).
  • Ethernet фабрика Brocade не ограничена строго определенной топологией – топология сети может иметь произвольный характер, что предоставляет заказчику абсолютную гибкость в построении сети.
  • Все устройства сети имеют единую таблицу коммутации MAC Ethernet адресов поэтому каждое устройство в сети осведомлено о каждом конечном хосте, а также VM, что позволяет администратору приложений осуществлять произвольное перемещение виртуальных приложений в рамках Ethernet фабрики. Для автоматического обслуживания MAC адресов в устройствах Brocade используется протокол ethernet Name Service (eNS)

ЛОГИЧЕСКОЕ ШАССИ

Концепция VCS исключает возможность выхода из строя всей сети, потому что не содержит выделенного мастера или корневого устройства, как классической Ethernet сети. Фабрика имеет плоскую архитектуру, в которой все устройства осведомлены о топологии сети и о существующих путях. Такой подход позволяет исключить потерю времени на переконфигурацию сети ввиду отсутствия выделенного мастер устройства.


  • Все устройства внутри Ethernet фабрики Brocade управляются как один виртуальный коммутатор с большим количеством портов.
  • При использовании системы управления Brocade Network Advisor заказчик может управлять фабрикой централизованно.
